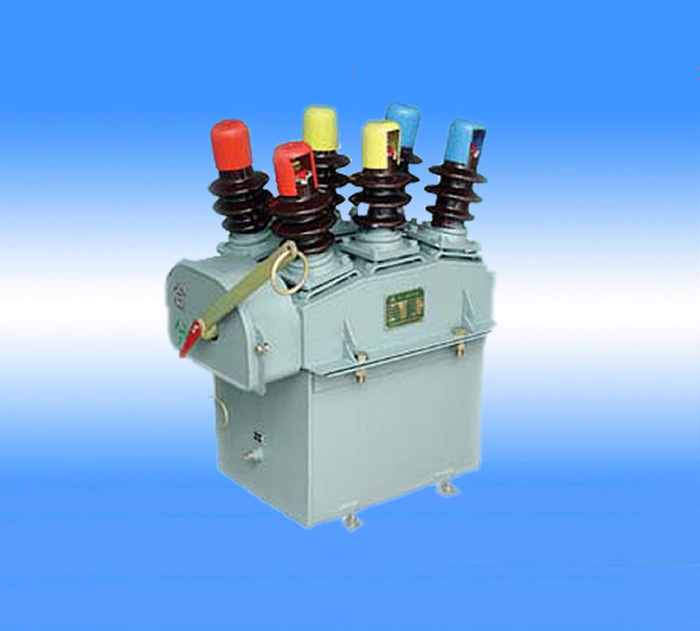

DW10-10型戶外高壓柱上油斷路器,適用于交流50Hz,額定電壓10KV的電力系統中,作為農村及城市用電設備的額定負荷及過載,短路保護的戶外開關設備使用.
斷路器為三相共箱式,每相有一個簡單的開斷斷口.油用于滅弧和導電部分對地絕緣的介質.介質套管上出線,在靠邊的兩相(A C相)裝有一對串聯自動過載脫扣器和延時裝置.操動機構裝在箱蓋前端與斷路器本體聯成一體.
斷路器主要組成部分有箱蓋.郵箱.瓷套管.導電觸頭系統.操動機構及脫扣器等.本產品通過支架裝在電桿上,箱蓋與油箱螺栓固緊.箱蓋上有排氣閥,油可由排氣閥加入.油箱上有油標,用以指示箱內油位.放油螺釘在油箱側面底部,手柄用來合閘,環用來手動分閘.
(1)手動合閘:將合閘手柄下拉,蓋帶動機構摯子及主軸沿順時針方向轉動,觸頭閉合,線路接通.此時定位件頂住滾子保持合適位置,合閘手柄在復位彈簧的作用下返回.
(2)手動分閘:將分閘拉環下拉,使摯子脫扣,在脫扣彈簧的作用下,摯子上的銷子碰擊摯子,使咬合點滾子滑出摯子的此位斜面,閘刀在開斷彈簧的作用上分開,斷路器處于分閘位置.分閘時動靜觸頭間產生電弧,靠電弧產生的油氣泡壓力及機械拉長的作用使電弧熄滅.
(3)過載和短路保護:當網路上出現過短路事故或過負荷電流超過脫口器整定電流時,脫口器動鐵芯向上運動,推動絕緣推桿,使脫扣軸向反時針方向轉動,通過此軸上的銷子把摯子撥開,則摯子釋放,重復上述手動分閘過程,斷路器分閘.
(4)分閘延時作用:當網路上過載電流達到或超過脫口器整定值時,在動鐵芯運動過程中,由于油杯的活塞與動鐵芯相聯而受到一定的阻尼作用,使動鐵芯慢慢吸合,而達到延時分閘的目的.如果過載電流持續時間在延時器時間之內,則斷路器不動作,避免不必要的停電.
